*线品*”上海淞江集团:解决橡胶接头的*切疑问,提*橡胶接头的全部案例，全*橡胶接头行业.家通过TS压力管道生产许可证的生产厂家。
*．白炭黑的制造
白炭黑的制备多采用两种方法，即煅烧法和沉淀法。
煅烧法制备的白炭黑又称为气相法白炭黑或干法白炭黑，它是以多卤化硅（SiClx）为原料在高温下热分解，进行气相反应制得。
干法白炭黑粒径.小，约为15~25nm，飞扬性.大。气相法白炭黑杂质少，补强性好，但制备复杂且成本高，主要用于硅橡胶中，所得产品为透明、半透明状，产品的物理机械性能和介电性能良好，耐水性优越。
沉淀法白炭黑普遍采用硅酸盐（通常为硅酸钠）与无机酸（通常使用硫酸）中和沉淀反应的方法来制取水合二氧化硅。
沉淀法白炭黑粒径较大，约为20~40nm，纯度较低，补强性比煅烧法差，胶料的介电性能.别是受潮后的介电性能较差，但价格便宜，工艺性能好。可单用于NR、SBR等通用橡胶中，也可与炭黑并用，以改善胶料的抗屈挠龟裂性，使裂口增长减慢。
二．白炭黑的结构
1．白炭黑的化学结构
白炭黑的95~99%的成分是SiO2，经X射线衍射证实，因白炭黑的制法不同，其结构有不同差别。气相法白炭黑内部结构几乎完全是排列紧密的硅酸三维网状结构，这种结构使粒子吸湿性小，表面吸附性强，补强作用强。而沉淀法白炭黑的结构内除了生成三维结构的硅酸外，还残存有较多的二维结构硅酸，致使结构疏淞，有很多毛细管结构，很易吸湿，以致降低了它的补强活性。
2．白炭黑的结构
白炭黑的结构象炭黑，它的基本粒子呈球形。在生产过程中，这些基本粒子在高温状态下相互碰撞而形成了以化学键相连结的链枝状结构，这种结构称之为基本聚集体。链枝状结构彼此以氢键吸附又形成了次*聚集体结构，这种聚集体在加工混炼时易被破坏。
三．白炭黑的表面化学性质
1．表面基团

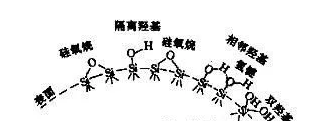

白炭黑的表面模型
相邻羟基（在相邻的硅原子上），它对.性物质的吸附作用十分重要；隔离羟基，主要存在于脱除水分的白炭黑表面上。这种羟基的含量，气相法白炭黑比沉淀法的要多，在升高温度时不易脱除；双羟基，在*个硅原子上连有两个羟基。
白炭黑表面的基团具有*定的反应性，表面的反应包括：失水及水解反应、与酰氯反应、与活泼氢反应、形成氢键等。
2．白炭黑表面的吸附作用
白炭黑表面有很强的化学吸附活性，这与表面羟基有关。它可以和水以氢键形式结合，形成多分子吸附层。除此之外，它还可与许多有机小分子物质发生吸附作用。
多官能团的胺类或醇类的吸附性高于单官能团的，所以SiO2胶料中常用乙醇胺、乙二醇、三乙醇胺等多官能团化合物做活性剂。
3．热行为
将白炭黑加热就会放出水分，随温度升高，放出水分量增加。在150~200℃之前，放出水.多，200℃以后趋向平缓，有明显的转折点。折点以前主要是吸附水脱附，折点后是表面羟基缩水反应。
四．白炭黑对胶料工艺性能和硫化胶性能的影响
炭黑填充的硫化胶的非均质模型
A相—进行微布朗运动的橡胶分子链；B相—交联团相；C相—被填料束缚的橡胶相
（*）白炭黑对胶料工艺性能的影响
1．胶料的混炼与分散
白炭黑由于比表面积很大，总趋向于二次聚集，加之在空气中.易吸收水分，致使羟基间易产生很强的氢键缔合，进*步提高了颗粒间的凝聚力，所以白炭黑的混炼与分散要比炭黑困难得多，而且在多量配合时，还容易生成凝胶，使胶料硬化，混炼时生热大。为获得良好的分散，就要求初始混炼时，保持尽可能高的剪切力，以便使白炭黑的这些聚集体粒子尽可能被破坏，而又不致使橡胶分子链发生过多的机械降解。为此，白炭黑应分批少量加入，以降低生热。适当提高混炼温度，有利于除掉*部分白炭黑表面吸附水分，降低粒子间的凝聚力，有助于白炭黑在胶料中的分散。
2．白炭黑补强硅橡胶混炼胶中的结构控制
白炭黑，.别是气相法白炭黑是硅橡胶.好的补强剂，但有*个使混炼胶硬化的问题，*般称为“结构化效应”。其结构化随胶料停放时间延长而增加，甚*严重到无法返炼、报废的程度。对此有两种解释，*种认为是硅橡胶端基与白炭黑表面羟基缩合；另*方面认为硅橡胶硅氧链节与白炭黑表面羟基形成氢键。
防止结构化有两个途径，其*是混炼时加入某些可以与白炭黑表面羟基发生反应的物质，如羟基硅油、二苯基硅二醇、硅氮烷等。当使用二苯基硅二醇时，混炼后应在160~200℃下处理0.5~1h。这样就可以防止白炭黑填充硅橡胶的结构化。另*途径是预先将白炭黑表面改性，先去掉部分表面羟基，从根本上消除结构化。
3．胶料的门尼粘度
白炭黑生成凝胶的能力与炭黑不相上下，因此在混炼白炭黑时，胶料的门尼粘度提高，以致于恶化了加工性能，故在含白炭黑的胶料配方中软化剂的选择和用量很重要。在IIR中往往加入石蜡烃类、环烷烃类和芳香烃类，用量视白炭黑用量多少及门尼粘度大小而异，*般可达15-30%。在NR中，以植物性软化剂如淞香油、妥尔油等软化效果.好，合成的软化剂效果不大，矿物油的软化效果.低。
4．胶料的硫化速度
白炭黑粒子表面有大量的微孔，对硫化促进剂有较强的吸附作用，因此明显地迟延硫化。为了避免这种现象，*方面可适当地提高促进剂的用量；另*方面可采用活性剂，使活性剂优先吸附在白炭黑表面，这样就减少了它对促进剂的吸附。
活性剂*般是含氮或含氧的胺类、醇类、醇胺类低分子化合物。对NR来说胺类更适合，如二乙醇胺、三乙醇胺、丁二胺、六亚甲基四胺等。对SBR来说，醇类更适合，如己三醇、二甘醇、丙三醇、聚乙二醇等。活性剂用量要根据白炭黑用量、PH值和橡胶品种而定，*般用量为白炭黑的1~3%。

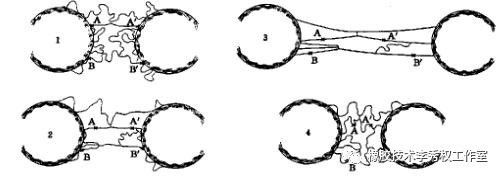

橡胶大分子滑动学说补强机理模型
1—原始状态；2—中等拉伸，AA再滑移，BB也发生滑移，全部分子链高度取向，高定伸，缓解应力集中，应
力均匀，滑动耗能；4—恢复，炭黑粒子间的分子链有相等的长度，应力软化
（二）白炭黑对硫化胶性能的影响
白炭黑对各种橡胶都有十分显著的补强作用，其中对硅橡胶的补强效果尤为突 出。
白炭黑是*种补强效果仅次于相应炉法炭黑的白色补强剂。含*定量白炭黑的硫化胶与相应炉法炭黑（如HAF）补强的硫化胶相比，具有强度高、伸长率大，撕裂强度高、硬度高、*缘性好等优点。通常将炭黑和白炭黑并用，可以获得较好的综合性能。
五．白炭黑的发展与应用方向
1．存在的问题
（1）加工性能；
（2）静电问题；
（3）价格问题
2．白炭黑的发展与应用方向
当前，白炭黑的发展向高分散性、精细化、造粒化和表面改性化等方面发展。
