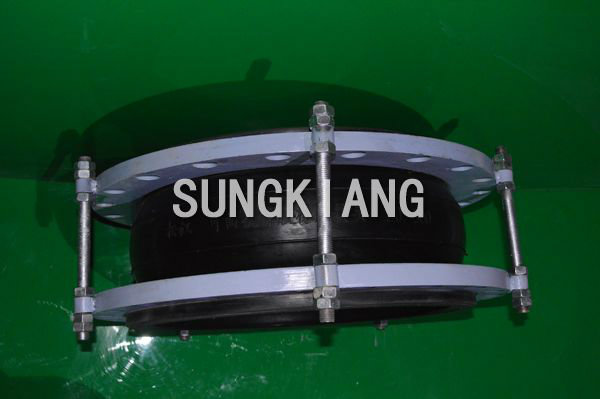

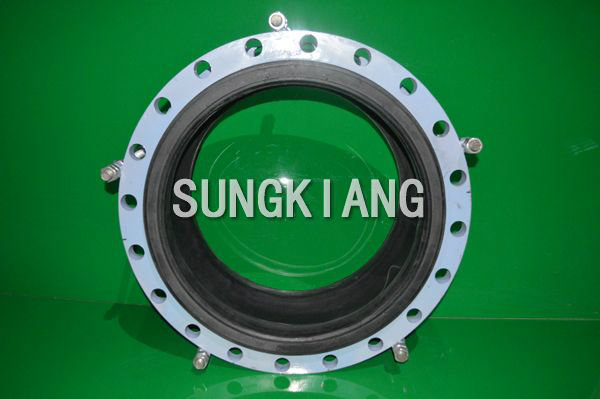

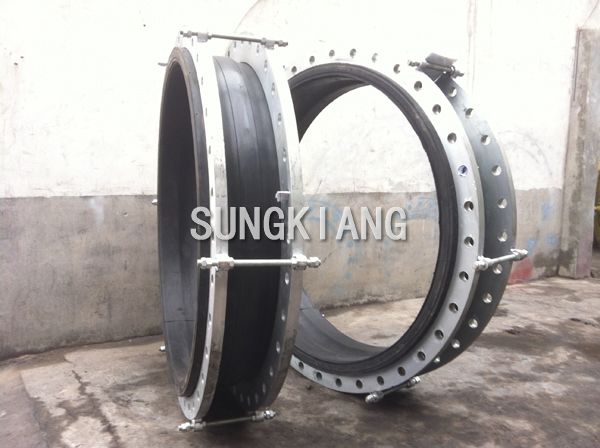

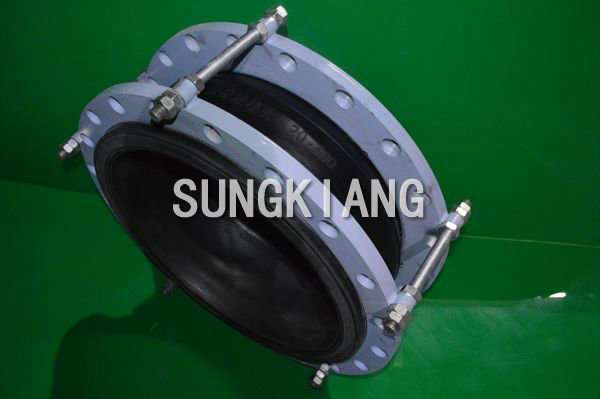

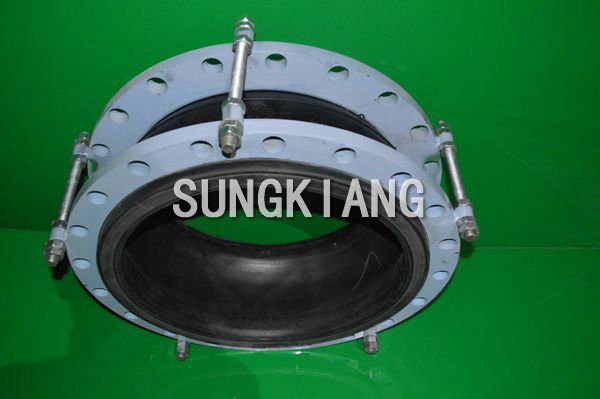

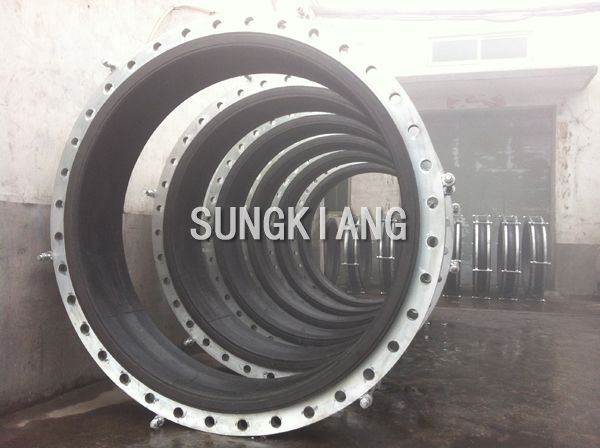

KXT型加固型橡胶软连接

*、加固型橡胶软连接.性：

产品名称：【加固型橡胶软连接】

产品品*：【淞江静福】

产品产地：上海

产品.性：加固型橡胶软连接加装有限位装置，可以有效防止橡胶软连接拉托现象发生

产品压力等*：1.6MPa，2.5MPa

产品配对法兰材质：Q23*碳钢法兰

产品配对法兰工艺：喷塑烤漆，冷镀锌

产品用途：城市给水、城市排水、工业*水、水暖、消防系统等

二、加固型橡胶软连接规格尺寸:

公称通径DN		长度Lmm	螺丝数n	螺栓孔直径mm	螺栓孔中心圆直径mm	轴向位移mm		横向位移mm	偏转角度（a1+a2）
mm	Inch	长度Lmm	螺丝数n	螺栓孔直径mm	螺栓孔中心圆直径mm	伸长	压缩	横向位移mm	偏转角度（a1+a2）
25	1	95	4	14	85	6	9	9	15
32	1 1/4	95	4	18	100	6	9	9	15
40	1 1/2	95	4	18	110	6	10	9	15
50	2	105	4	18	125	7	10	10	15
65	2 1/2	115	4	18	145	7	13	11	15
80	3	135	4	18	160	8	15	12	15
100	4	150	8	18	180	10	19	13	15
125	5	165	8	18	210	12	19	13	15
150	6	180	8	23	240	12	20	14	15
200	8	210	8	23	295	16	25	22	15
250	10	230	12	23	350	16	25	22	15
300	12	245	12	23	400	16	25	22	15
350	14	255	16	23	460	16	25	22	15
400	16	255	16	25	515	16	25	22	15
450	18	255	20	25	565	16	25	22	15
500	20	255	20	25	620	16	25	22	15
600	24	260	20	30	725	16	25	22	15
700	28	260	24	30	840	16	25	22	15
800	32	260	24	34	950	16	25	22	15
900	36	260	28	34	1050	16	25	22	15
1000	40	260	28	34	1160	18	26	24	15
1200	48	260	32	41	1380	18	26	24	15
1400	56	260	36	34	1560	20	28	26	15
1600	64	350	40	34	1760	25	28	30	10
1800	72	400	44	41	1970	25	30	30	10
2000	80	450	48	48	2180	25	30	30	10
2200	88	500	52	43	2390	25	35	30	10
2400	96	500	56	43	2600	25	35	30	10
2600	104	500	60	48	2810	25	35	30	10
2800	112	500	64	48	3020	25	35	30	10
3000	120	500	68	48	3220	25	35	30	10
3200	128	500	72	36	3430	25	35	30	10

三、安装加固型橡胶软连接的条件：

*般以下三种情况必须要安装加固型橡胶软连接：

1、管线在DN200以上的；

2、管道使用压力过高；

3、管道介质温度过高；

在*内新型管路的安装中，很多降振减噪的位置都需使用橡胶软连接。*般情况下，管线通径在DN200以下的，管道上已经有固定支架的情况下，可以不需要安装加固型橡胶软连接，就是我们常说的防拉脱装置。如管线在DN200以上，管道有固定支架的情况下，且压力过高，必须安装加固型橡胶软连接。如此，更能增强橡胶软连接的使用寿命，也能从根本上解决管道伸缩量调整的问题。因此，用户在选购橡胶软连接时，不仅要了解现场情况，还要提*压力，连接方式和使用介质。

订货流程

1 客户采购清单请传真* 021-000000，或来电咨询 021-60960001。

2 收到客户采购清单，为客户提*我们上海静福生产的橡胶软连接型号选型与报价（价格清单）。

3 具体商定：交货期、.殊要求等事宜。

订货须知

客户对产品有.殊要求，须在订货合同中提*以下说明：

1 管道使用压力

2 管道使用介质

3 实验、检验标准及其他要求

4 本厂可根据客户.殊要求提*整套的减震降噪方案。

5 如由客户提*确定的橡胶软连接类型和型号时，客户应正确说明其型号的含义和要求，在*需双方理解*致的条件下签订合同。
